Controler electronic Resol HC


1,995.00 Ron
(2,374.05 Ron pret cu TVA)

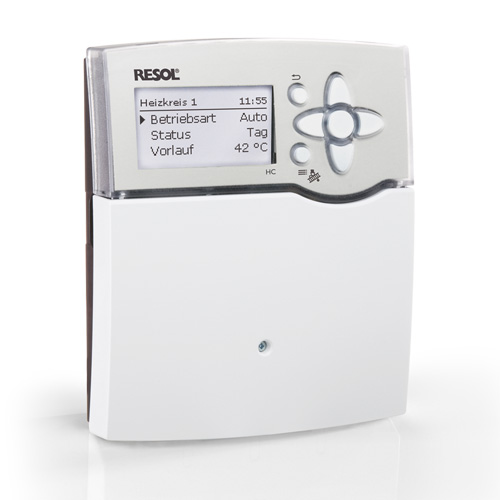

Controler electronic Resol HC

acest produs este distribuit electronic.

Controlerul de incalzire Resol HC poate controla un circuit de incalzire care functioneaza in tandem cu temperatura exterioara, controleaza incalzirea apei calde menajere si poate controla cererea de „afterheating” pentru ambele. Cu până la cinci module de extensie, circuite suplimentare pentru încălzire, funcții suplimentare apă caldă, cum ar fi de circulație sau o dezinfecție termică, precum și implementarea eficientă a surselor de căldură pot fi controlate. Datorită cererii flexibile și posibilității de extindere, controlerul de încălzire este ideal pentru imobile mai mari, cum ar fi case, locuinte si case de ingrijire medicala.

Cu funcția de uscare șapă!

Date tehnice controler electronic:

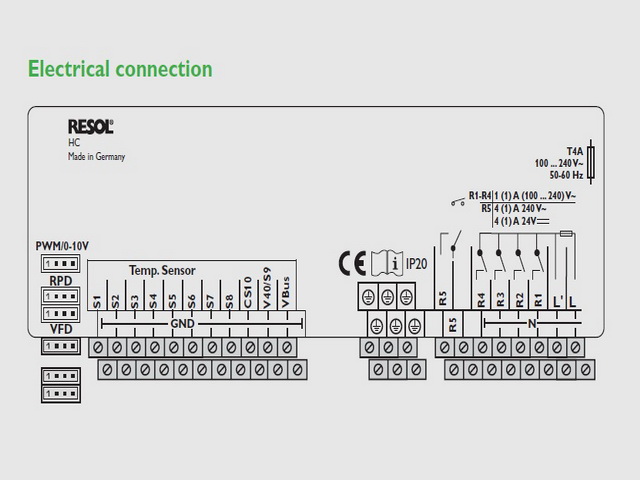

Intrari: 8 (9) intrări pentru senzori de temperatura Pt1000 sau KTY, 1 intrare de impuls V40, 2 intrari Grundfos Direct Sensor ™ digital, 1 intrare pentru CS10 senzor de iradiatii.

Iesiri: 4 relee semiconductoare, 1 releu foarte joasă tensiune, 2 ieșiri PWM

Capacitate de comutare:

1 (1) A 240 V ~ (releu semiconductor)

4 (2) A 30 V DC (releu fără potențial)

4 (1) A 24 V DC (releu fără potențial)

Capacitate totală de comutare: 4 A 240 V ~

Sursa de alimentare: 100 ... 240 V ~ (50 ... 60 Hz)

Conexiune de alimentare: atașament Y tip

Consum de energie: <1 W (pe standby)

Mod de operare: acțiune tip 1.B.c.Y

Impuls de tensiune nominală: 2.5 kV

Interfața de date: RESOL VBus ®, slot pentru card SD

Curent VBus ®: 60 mA

Functii controler electronic: Controler solar pentru apă caldă menajeră și sisteme de încălzire. Funcții cum ar fi: Vremea Reglajul circuitului de încălzire, afterheating, prepararea apei calde menajere cu prioritate logică, circulație, dezinfecția termică, măsurarea cantității de căldură, funcții opționale, cum ar fi cazane pe combustibil solid, etc.

Carcasă controler electronic: plastic, PC-ABS și PMMA

Montaj controler electronic: Pe perete

Indicarea / Afisaj: Afișaj grafic complet și iluminare de fundal

Operațiune: 7 butoane în față

Clasă de protecție: IP 20 / EN 60529, clasa I

Temperatura mediului ambiant: 0 ... 40 ° C

Gradul de poluare: 2

Dimensiuni controler electronic: 198 x 170 x 43 mm

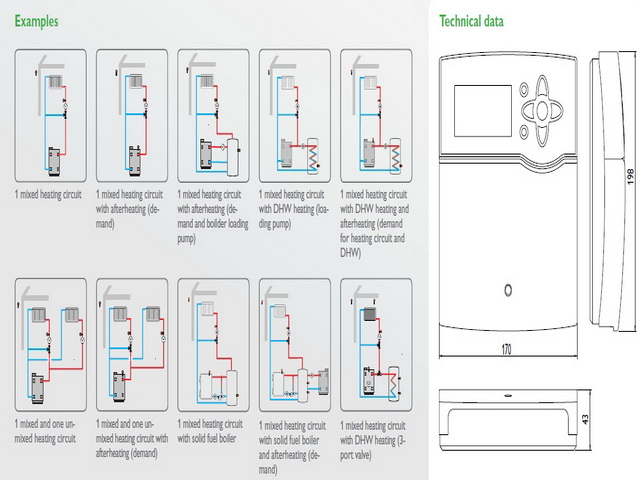

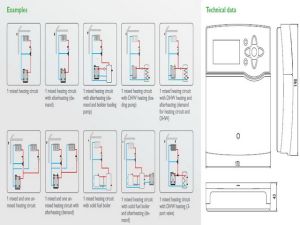

Privire de ansamblu asupra functiilor controlerului electronic

Numar maxim de stocatoare

1*

Afisaj

Afisaj grafic complet si iluminat

Senzori de temperatura

9 (11)**

Total iesiri releu

5

Nr. de relee semiconductoare(viteza pompei)

4

Numar de relee fara potential

1

Input CS10(iradiere)

1

Intrare impuls(V40)

1

HQM cu debitmetru

Da

HQM cu V40

1

Circuit de incalzire in functie de temperatura extioara

2 (7) ***

Control ΔT additional(ex. schimb de caldura)

Da ***

Pompa de control al vitezei

Da

Functie de anti-inghet

Da

Timer/Timp

Da

VBus®

Da

Functie de descarcarea caldurii

Da

Functie de dezinfectie

Da

*

Dependent de sistem

**

2 calorimetre posibile in total

***

Posibilitate de alt calorimetru cu V40 prin modulul WMZ



Numarul de accesorii VBus ® care pot fi conectate la un controler depinde de consumul lor si de alimentarea curenta a controlerului VBus ®.

Dispozitiv

Consum maxim de curent

Interfață adaptor VBus ® / PWM

6,5 mA

Interfață adaptor VBus ® / USB

6,5 mA

Interfata adaptor VBus ® / LAN

6,5 mA

Datalogger DL2

1,5 mA

Datalogger DL3

VBus ® 1-5: 10 mA / VBus® 6: 0.5 mA

VBus ® 6

0,5 mA

Afișaj inteligent SD3

17,5 mA

Ecran mare GA3

1 mA

Modulul de alarmă AM1

16,5 mA

HKM3

1 mA

EM

1 mA

STA-W

12 mA

Fabricat in Germania.

Garantie 2 ani.

Preturile controlerului electronic solar afisate mai sus sunt in varianta de controler electronic simplu sau kit complet cu senzori inclusi (5 senzori Pt1000 din care 1 x FAP13, 1 x FRP21, 3 x FRP6).
