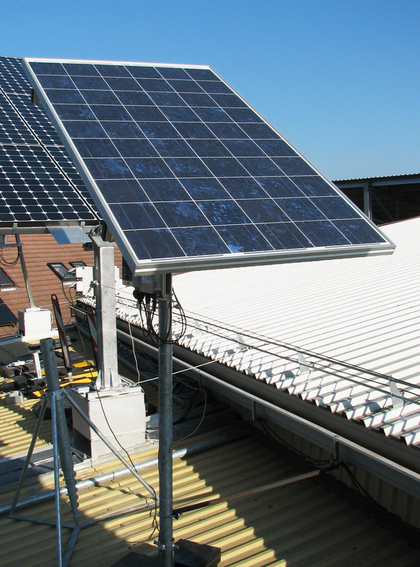

Panouri fotovoltaice solare pe tracker Orizont Uno 0.2 KWp

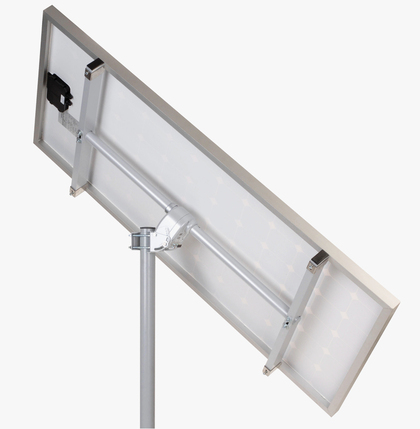

Motor Solar Orizont Uno 0.2 cu structura din profile (0,2kWp)

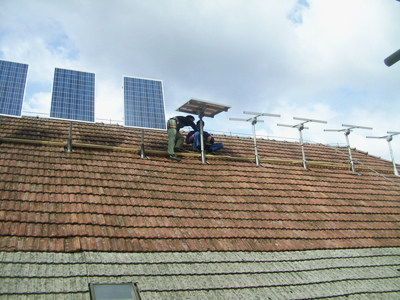

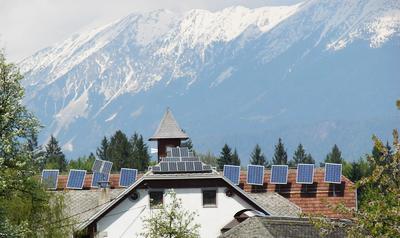

Tracker solar fabricat pentru a functiona cu 12 - 30 VDC de la o sursa externa de alimentare cu energie. Acesta este fara dispozitiv de control al incarcatorului. Trackerul solar Uno 0.2 KWp este adecvat panourilor solare pe profile cu dimensiuni 2m x 1m utilizate pe acoperisul caselor, la semnele de trafic, la iluminatul stradal, la cabane, in cazul centralelor electrice mici sau mari unde panourile solare sunt conectate in serie, iar iesirea e conectata direct la un invertor sau la un dispozitiv extern de incarcare. Rezistenta la vant este de minim 130 km/h, pretul fiind de asemenea important. Toate piesele metalice interioare ale acestui traker solar asigura o rezistenta mai mare anti distrugere.
Suruburile pentru prinderea la sol si stalpul principal nu sunt incluse in cazul acestui tracker solar! Le puteti insa achizitiona separat.
Functia anti-umbra a trackerului solar este inclusa.
Caracteristici generale ale trackerelor solare Orizont Uno 0.2
|
Grupul general al caracteristicilor aferente produsului |
Orizont Uno 0.2 |
|
Numarul de axe de miscare |
1- ax |
|
Algoritm astronomic de tracker |
Da, insa cu un singur ax |
|
Utilizare CPV (utilizare PV concentrat) |
Da, insa numai cu panouri sau parabolice plane |
|
Dispozitiv indicare ora & data cu baterii incluse |
Da, inclus |
|
USB sau interfata RS485 pentru conectare la PC |
Da, inclus |
|
Tip de comunicare in retea |
USB2.0, RS485 |
|
Tip de aplicatie informatica pentru monitorizare si setare |
Monitor web via website |
|
Setare prin intermediului PC-ului |
Da, inclusa |
|
Monitorizare prin intermediul PC-ului |
Da, inclusa |
|
Modernizare prin intermediului PC-ului |
Da, inclusa |
|
Control & dirijare prin intermediului PC-ului |
Da, inclus |
|
Optiunile (marcate cu **** sunt disponibile contracost) |
|
|
Durata garantiei |
2 ani, optional poate fi achizitionata o garantie suplimentara de 10 ani in schimbul a 35% din pret |
Comparatie modele de trackere solare (analiza intre modele)
Capabilitatile mecanice ale trakerelor solare
|
Numarul de axe rotative |
Ax simplu |
|
Limita orei unghiului de soare |
96gr in mod normal, 100gr max., limita software si hardware |
|
Unghiul de elevatie |
75gr, fixare manuala |
|
Tipul de motor aferent orei unghiului de soare |
Servo motor cu codificator de pozitie pe roata dintata |
|
Tipul de motor aferent orei unghiului de elevatie |
/ |
|
Diametrul si lungimea arborelui orei unghiului de soare |
Ø40 mm, L=150 mm (otel) |
|
Viteza de rotatie a arborelui orei unghiului de soare |
0,5 °/s ± 25% @ 24V fara nicio sarcina |
|
Viteza de rotatie a arborelui de elevatie |
/ |
|
Unghiul de torsiune dinamic maxim al arborelui orei unghiului de soare |
65Nm |
|
Unghiul de torsiune dinamic maxim al arborelui unghiului de elevatie |
/ |
|
Unghiul de torsiune distructiv al arborelui orei unghiului de soare |
>200Nm |
|
Unghiul de torsiune distructiv al arborelui unghiului de elevatie |
/ |
|
Dimensiunea structurii din profile a trackerului |
2 buc cu 1000 (H) mm |
|
Tipul clemei structurii din profile a trackerului |
Dispozitive de prindere dintate - 4 buc. |
|
Diametrul tubului pentru montare |
Ø50 - 60,0 mm |
|
Dimensiunile maxime ale unui panou solar |
1 buc. de 2,0 m x 1.0 m in total 2,0 m patrati |
|
Greutate maxima a panoului solar |
1 buc. per 25 kg |
|
Durata estimata de functionare |
5.000 rotatii la 200gr (100grE + 100grW) sau 10 ani |
Date privind sistemul de pozitionare al trackerului solar
|
Acuratetea miscarii |
< 0.5gr (optional <0.1gr - contracost) |
|
Protocol Operare |
TdAPS (Sistem de Pozitionare Astronomica in functie de ora) |
|
Tipul Sistemului de Pozitionare |
Sistem de pozitionare cu servo motor cu functia logica TdAPS incorporata |
|
Tipul de pozitionare |
Dispozitiv de pozitionare SP27E |
|
Tipul de cronometrare |
Ceas GMT cu EOT si calendar |
|
Tipul de aplicatie informatica utilizata pentru monitorizare si setare |
Monitor cu sistem de urmarire solara via website |
|
Setarea si modificarea datelor pe PC |
Da, pot fi setati 1000 de parametrii |
|
Posibilitatea monitorizarii prin intermediului PC-ului |
Da, pot fi monitorizati 1000 de parametrii |
|
Modificarea pozitiei conform informatiilor transmise de PC |
Da, se poate modifica pozitia prin intermediului PC-ului, si de asemenea si toate celelalte setari pot fi implementate cu ajutorul PC-ului |
|
Intervalul de timp pana la rotire |
1 minut (0,25gr) |
Date comunicare ale trackerului solar
|
Tipul interfetei pentru comunicare |
Interfata USB incepand din ianuarie 2010, inainte RS232 |
|
Solutie pentru controlul in retea de la centru |
USB2,0, RS485 |
Firmware – Software
|
Posibilitatea modernizarii prin intermediul PC-ului |
Da, firmware via PC cu ajutorul unui expert web |
Date electrice ale trackerului solar
|
Alimentarea cu Energie a Motorului |
Se recomanda 24VDC (functional de la 12 la 30 VDC) (valoare tensiune 0,5A la 24V) |
|
Baterii rezerva |
CR 2512, trebuie inlocuite la fiecare 3-5 ani |
|
Consumul max. pe durata operarii arborelui orei unghiului de soare |
500 mA @ 65 Nm |
|
Puterea max. a arborelui unghiului de elevatie |
/ |
|
Consumul in standby (cand nu se misca) |
35 mA ± 25% @ 24V |
|
Conexiunea la sursa de alimentare |
1 buc de cablu cu 2 fire cu conductor intern din Cu de 1.0 mm patrati (nu e inclus cu echipamentul) |
|
Cutie |
/ |
Date de mediu ale trackerului solar
|
Temperatura de operare |
de la -25grC la +70grC |
|
Operarea in conditii de umiditate |
de la 0% la 100% umiditate relativa |
|
Viteza max. a vantului pentru mentinerea conditiilor de siguranta |
<130km/h (testat pana la 180km/h) |
|
Coroziunea, rezistenta la apa si agenti chimici Spray Sare Neutra (3000 h, EN USO 9227 NSS) |
/ |
|
Galvanizare prin cufundare la cald (HDG, EN ISO 1461) |
/ |
Ambalare
|
Dimensiunile produsului impachetat |
1 cutie de 1175 (L) x 135 (W) x 200 (H) mm |
|
Greutate produsului |
9 kg |
Certificate de calitate ale trackerului solar
|
Clasificarea Internationala privind Protectia (IEC 60529) |
IP33 |
|
Compatibilitatea Electromagnetica (Directiva EMC 89/336/EEC) |
Da |
|
Directiva Echipamentelor de joasa tensiune (Directiva Consiliului EEC 73/23/EEC) |
Da |
Proprietati optionale
|
Functie Anti-umbra |
Da, este inclusa |
|
Utilizare heliostat |
Nu |

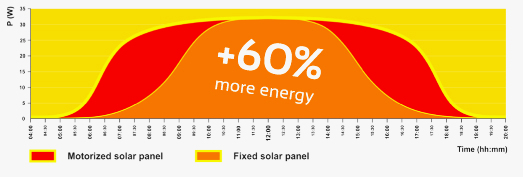

Masuratori reale ale energiei colectata de doua panouri solare similare (fixe si motorizate)
Doua panouri solare similare au fost expuse la soare in conditii normale si energia colectata a fost masurata.
Conditiile de testare ale anourilor solare fixe si monitorizate
- Panourile solare (ambele): 200 W (spec. fabricant la AM 1,5);
- Data: iulie 2005;
- Ora: 4:00 - 20.00 (orele cu soare);
- Geo. Latitudine: 46gr N;
- Conditii meteo: cer senin, insa nu fara niciun nor.
Rezultatele testelor celor doua panouri solare, unul fix si celalalt monitorizat
- Energia generata de cel fix: 836,8 Wh;
- Energia generata de cel motorizat: 1354,0 Wh;
- Nota: valoarea totala a energiei consumata de motor pe durata intregii zile este de 20 Wh sau 1,45% din totalul energiei colectate;
- Eficienta panoului motorizat: 160%.
