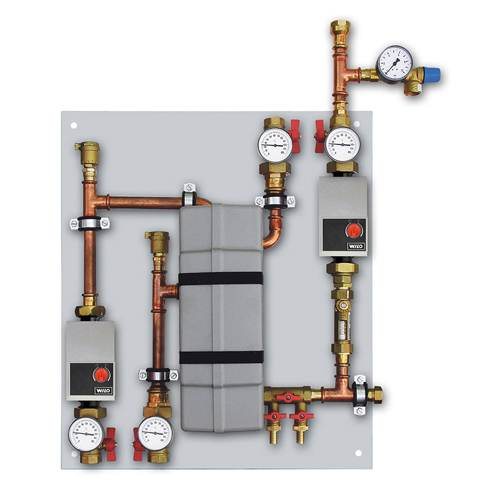

Prezentarea sistemului de separare pentru instalatii solare cu boiler solar

Sistemele de separare pentru instalatii solare permit separarea completa a circuitului de boilerul solar, puffer si componentele prefabricate. Sistemul de separare pentru instalatii solare cu boiler solar este compact si alcatuit din componente de inalta calitate. Acesta contine un schimbator de caldura in placi, cu randament ridicat, doua pompe de circulatie si doua circuite, unul primar si unul secundar.

Detalii ale sistemului de separare pentru instalatii solare cu boiler solar

Sistemul de separare pentru instalatii solare permite separarea completa a circuitului de boilerul solar, tampon si componentele prefabricate. Compacte, grupurile formate dn componente coordonate functional de inalta calitate.

Specificatii:

• schimbator de caldura in placi, cu randament ridicat;

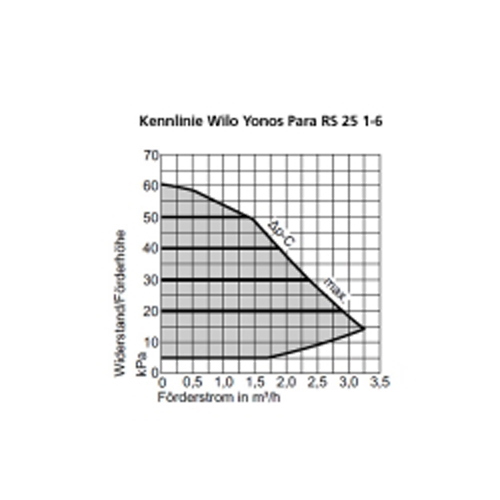

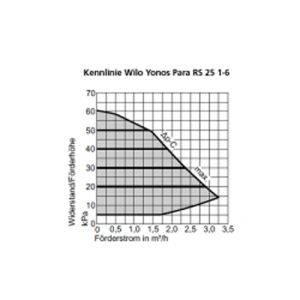

• 2 x pompe de circulatie Wilo Yonos Para RS 25 1-6;
• circuitul primar 60/40°C;
• circuitul secundar 25/35°C;
• Dimensiuni (WxDxH): 600x700x300 mm.

Circuitul primar/solar:

• primul Manometru;
• al doilea supapa de siguranta 6 bar;
• al treilea VL robinet cu bila cu TM;
• al patrulea RL robinet cu bila cu TM;
• al cincilea pompa de circulatie Wilo RS 25 Yonos Para 1-6;
• al saselea  debitmetre (Taco-Setter);
• al saptelea conexiune DN 20 - 3/4" AG;
• al optulea  umplerea si spalarea sistemului secundar de circuit/cazan:

A. robinet VL bila cu TM ca robinet RL bila cu TM;
C. pompa de circulatie Wilo RS 25 Yonos Para 1-6;
D. aerisire.

Versiuni ale sistemului de separare pentru instalatii solare cu boiler solar

• Solar I/15 kW;
• Solar II/25 kW.
